Infrastructures Système

Vision Stratégique et Architecture VDI

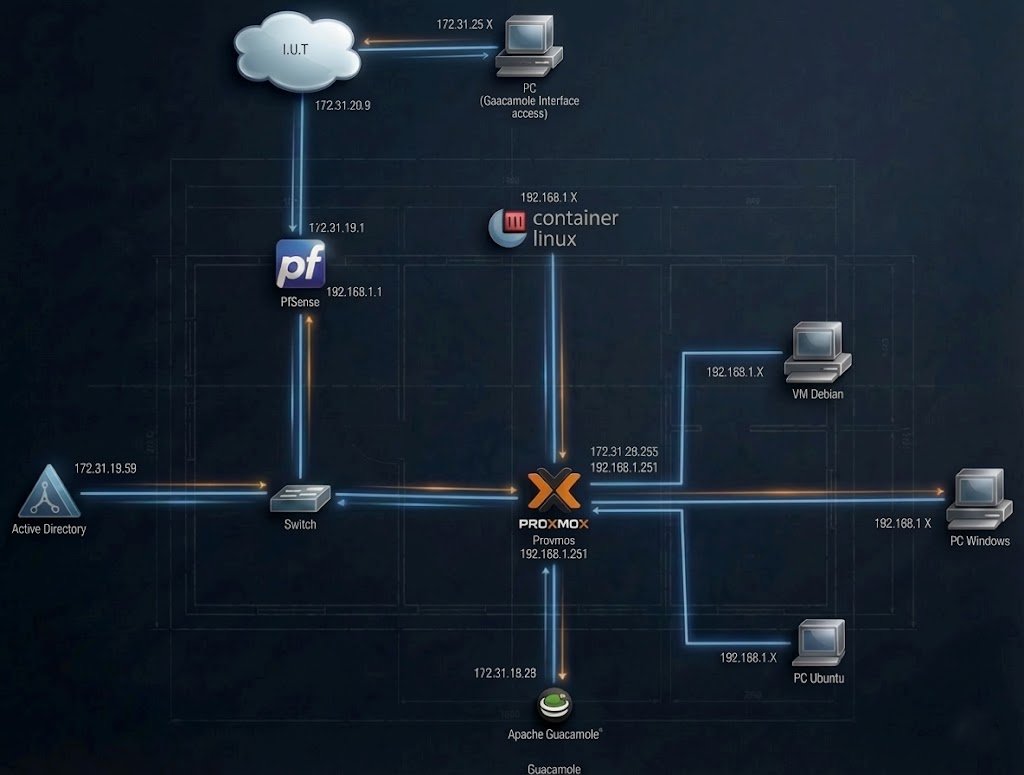

Dans le cadre de la SAE 5.01, j'ai conçu une infrastructure de virtualisation (VDI) complète pour répondre aux besoins de flexibilité des TP étudiants. L'architecture repose sur une segmentation stricte des zones :

• Zone WAN (IUT) : Interface d'accès public connectée au réseau universitaire.
• Zone LAN Privée (192.168.1.0/24) : Réseau totalement isolé hébergeant les machines virtuelles et les services critiques (AD, DNS).

Sécurité et Filtrage Avancé

J'ai implémenté cette isolation au niveau de l'hyperviseur Proxmox en configurant un pont Linux spécifique (vmbr1) agissant comme un switch virtuel interne, sans lien physique direct. La sécurité périmétrique est assurée par un routeur virtuel pfSense, agissant comme point d'entrée unique. J'y ai configuré des règles de pare-feu strictes :

• Blocage par défaut du trafic entrant sur le WAN.
• Règles d'administration : Restriction de l'accès SSH/HTTPS à l'hyperviseur (192.168.1.251) uniquement depuis le poste d'administration (192.168.1.10).
• Port Forwarding : Redirection unique du port 8080 vers le serveur Guacamole (172.31.19.58) pour l'accès utilisateur, masquant ainsi l'infrastructure interne.

Dossier d'Ingénierie et Reproductibilité

J'ai produit un rapport technique complet garantissant la reproductibilité de l'infrastructure. Ce dossier documente chaque étape critique :

• Configuration Réseau Système : Documentation explicite des fichiers de configuration, notamment /etc/network/interfaces sur Proxmox pour la définition des ponts vmbr0 (WAN) et vmbr1 (LAN) .
• Gestion des Contraintes Proxy : Documentation précise des adaptations nécessaires pour le réseau de l'université, incluant la configuration d'APT (/etc/apt/apt.conf.d/70proxy) et des variables d'environnement .bashrc pour wget/curl .

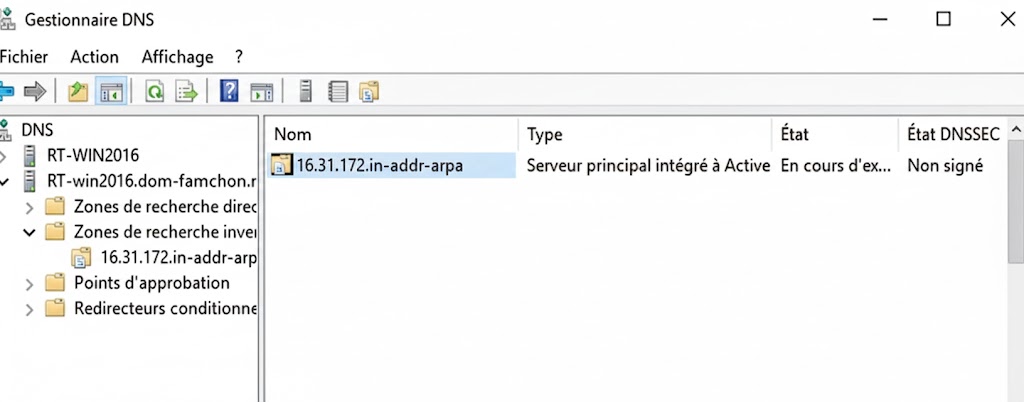

• Services d'Annuaire (DNS/AD) : Détail de la création des zones DNS directes et inversées (zone 16.31.172.in-addr.arpa) essentielles pour la résolution interne.

Suivi de Projet

Le dossier inclut également un tableau de planification détaillé répartissant les tâches (Installation Hyperviseur, Configuration pfSense, Automatisation) et identifiant les responsables pour chaque phase, assurant une traçabilité des actions.

Déploiement Opérationnel et "Golden Images"

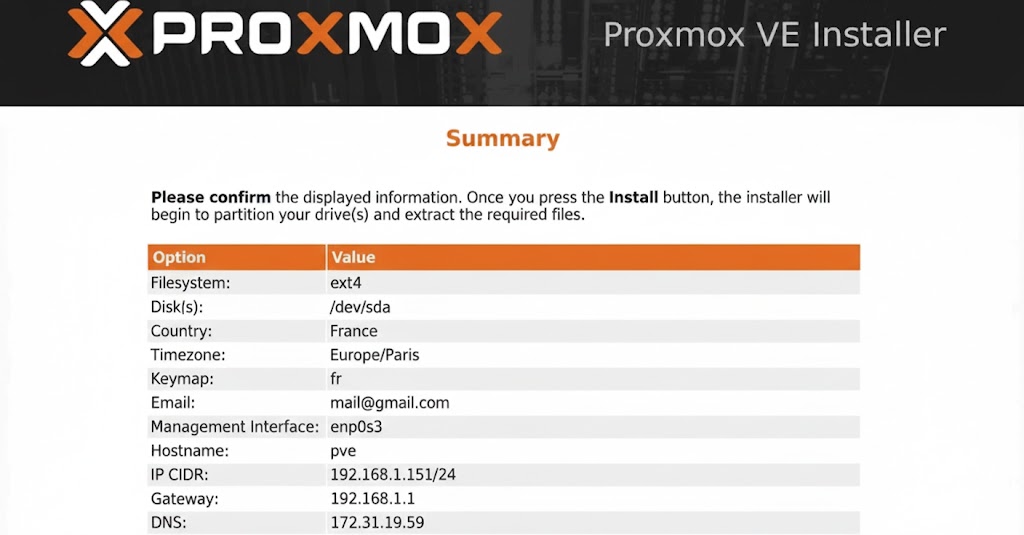

Pour valider la faisabilité technique, j'ai déployé une maquette fonctionnelle sur un serveur physique Proxmox VE 8.0. J'ai administré la création de "Golden Images" (Templates Windows 10 et Ubuntu Desktop) préparées avec l'agent qemu-guest-agent et des scripts d'intégration (join-ad.sh) pour une jonction automatique au domaine Active Directory au démarrage (Zero Touch) .

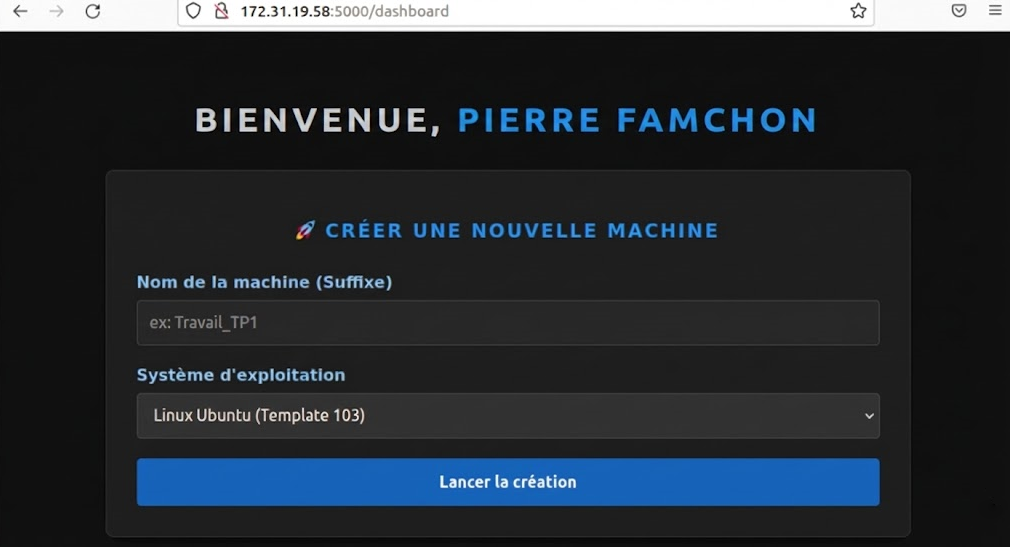

Automatisation via Python/Flask

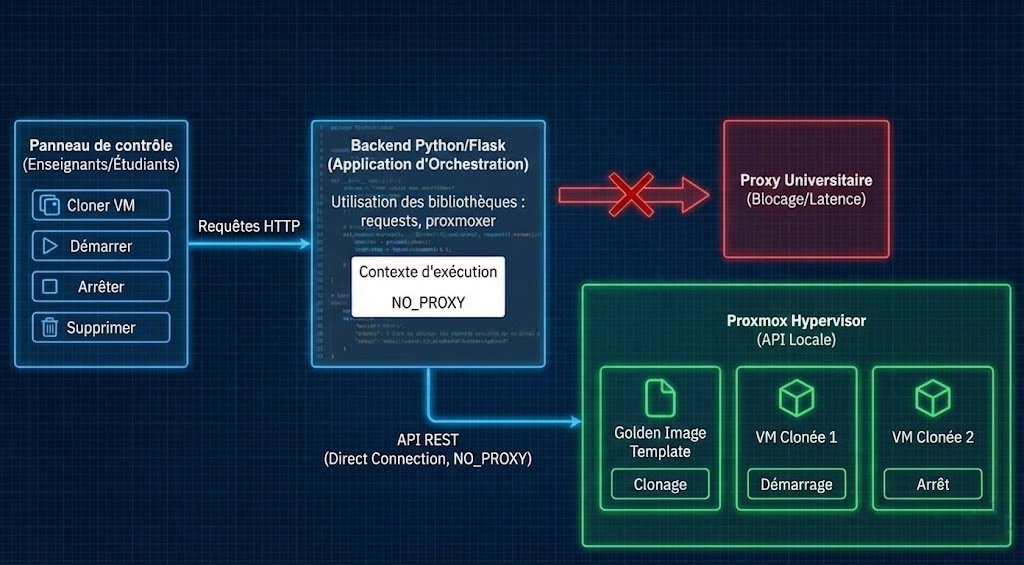

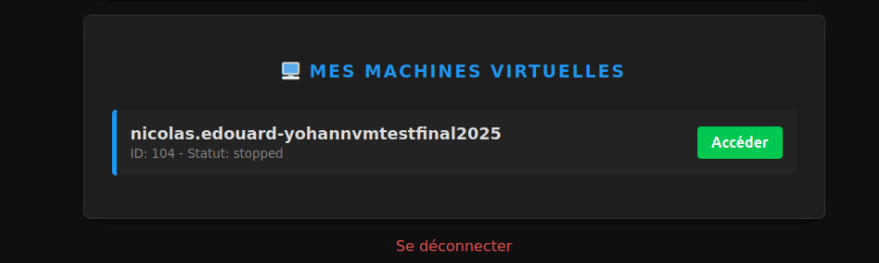

La maquette intègre une couche d'orchestration développée en Python (Flask). Ce portail web interagit avec les API REST de l'infrastructure pour automatiser le cycle de vie des VMs :

• Interaction API Proxmox : Clonage et démarrage des VMs via des requêtes authentifiées par Token API (root@pam!guacamole).
• Innovation DNS (Gain de performance) : Plutôt que d'attendre la remontée d'IP par l'agent QEMU (lent), j'ai développé une logique de prédiction DNS (nom_vm.dom-famchon.rt.lan) permettant de configurer la connexion Guacamole instantanément après la création de la VM .

Justification des Choix Technologiques

J'ai défendu l'architecture retenue en mettant en avant plusieurs axes stratégiques :

• Interopérabilité et Open Source : Choix de Proxmox VE pour sa licence libre et son API REST native facilitant l'automatisation, contrairement aux solutions propriétaires. Choix d'Apache Guacamole pour offrir un accès "Clientless" (HTML5) supportant RDP/SSH sans installation sur le poste client.
• Sécurité Centralisée : Argumentation sur l'utilisation de pfSense (base FreeBSD) pour centraliser les services critiques (DHCP, NAT, DNS Resolver) et filtrer les flux entre la zone étudiante et le cœur de réseau.
• Green IT et Sobriété Numérique : Démonstration de l'impact écologique du projet. La mutualisation des ressources sur un serveur unique remplace 30 unités centrales physiques. De plus, le script d'automatisation lutte contre le "VM Sprawl" (machines zombies) en facilitant la suppression des environnements après usage, optimisant ainsi l'espace de stockage et la consommation énergétique .

Coordination et Résolution de Problèmes

La réussite du projet a reposé sur une communication technique précise entre les membres de l'équipe (répartition des phases 1 à 7). J'ai notamment dû gérer des obstacles techniques majeurs nécessitant une analyse fine :

• Problème de l'Authentification Hybride : Identification de l'absence native de l'extension LDAP dans le paquet Guacamole. J'ai documenté et communiqué la procédure de téléchargement manuel du .jar et la configuration du guacamole.properties pour lier l'AD (172.31.19.59) .
• Gestion du Proxy Universitaire : Le script Python, bien que local, échouait à contacter l'API Proxmox à cause du proxy de l'établissement. J'ai diagnostiqué le problème et implémenté une solution de contournement (Bypass Proxy) en injectant un dictionnaire NO_PROXY dans les requêtes Python, assurant la communication entre le backend et l'hyperviseur.

Pilotage et Planification par Phases

J'ai structuré le projet selon une méthodologie rigoureuse découpée en phases distinctes pour respecter les délais et livrer une solution "clé en main". Le suivi a été assuré via un tableau de bord :

• Infrastructure (Phases 1 & 2) : Déploiement du socle (Proxmox) et sécurisation réseau (pfSense).
• Services (Phases 3 & 4) : Mise en place de l'Active Directory (AD) et de la passerelle Guacamole.
• Automatisation (Phases 5 & 6) : Développement du portail Flask et préparation des templates "Zero Touch". Cette gestion séquentielle a permis de valider chaque brique technologique (LDAP, API, Routage) avant de passer à l'intégration finale, garantissant une plateforme opérationnelle et résiliente en fin de projet.
